Pengontrol Bias Modulator DP-IQ Ultra Kompak Pengontrol Bias Otomatis

Deskripsi Singkat:

Pengontrol bias modulator Rofea dirancang khusus untuk modulator Mach-Zehnder untuk memastikan kondisi operasi yang stabil di berbagai lingkungan operasi. Berdasarkan metode pemrosesan sinyal yang sepenuhnya digital, pengontrol ini dapat memberikan kinerja yang sangat stabil.

Pengontrol menyuntikkan sinyal dither berfrekuensi rendah dan beramplitudo rendah bersamaan dengan tegangan bias ke dalam modulator. Pengontrol terus membaca keluaran dari modulator dan menentukan kondisi tegangan bias serta kesalahan yang terkait. Tegangan bias baru akan diterapkan setelahnya sesuai dengan pengukuran sebelumnya. Dengan cara ini, modulator dipastikan bekerja di bawah tegangan bias yang tepat.


Detail Produk

Rofea Optoelectronics menawarkan produk modulator elektro-optik optik dan fotonik.

Label Produk

Fitur

•Secara simultan menyediakan enam tegangan bias otomatis untuk modulator IQ Polarisasi Ganda
•Format modulasi independen:
SSB, QPSK, QAM, OFDM terverifikasi.
•Pasang dan Langsung Pakai:
Tidak perlu kalibrasi manual. Semuanya otomatis.
•Lengan I, Q: kontrol pada mode Puncak dan Nol Rasio peredaman tinggi: maks. 50dB1
•Lengan P: kontrol pada mode Q+ dan Q- Akurasi: ± 2◦
•Profil rendah: 40mm(Lebar) × 29mm(Kedalaman) ×8mm(Tinggi)
•Stabilitas tinggi: implementasi sepenuhnya digital Mudah digunakan:
•Pengoperasian manual dengan mini jumper 2
Operasi OEM yang fleksibel melalui UART/IO
•Dua mode untuk memberikan tegangan bias: a. Kontrol Bias Otomatis b. Tegangan bias yang ditentukan pengguna

Modulator Elektro-optik Modulator Elektro-optik Pengontrol Bias Modulator Pengontrol Titik Bias Modulator IQ Modulator DP-IQ Pengontrol Bias Otomatis

Aplikasi

•LiNbO3 dan modulator DP-IQ lainnya
•Transmisi Koheren



1Rasio kepunahan tertinggi bergantung pada dan tidak dapat melebihi 1, yaitu rasio kepunahan maksimum modulator sistem.

2Pengoperasian UART hanya tersedia pada beberapa versi pengontrol.

Pertunjukan

图 foto1

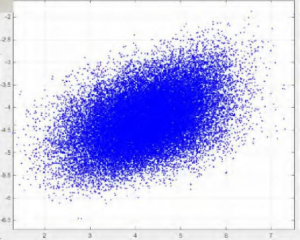

Gambar 1. Konstelasi (tanpa pengontrol)

图 foto2

Gambar 2. Konstelasi QPSK (dengan pengontrol)

图 foto3

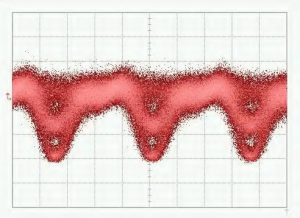

Gambar 3. Pola QPSK-Mata

图 foto5

Gambar 5. Pola Konstelasi 16-QAM

图 foto4

Gambar 4. Spektrum QPSK

图 foto8

Gambar 6. Spektrum CS-SSB

Spesifikasi

Parameter

Min

Tipe

Maksimum

Satuan

Kontrol Kinerja
Lengan I dan Q dikendalikan padaNol (Minimum)or Puncak (Maksimum)titik
Rasio kepunahan

MER1

50

dB

Lengan P dikendalikan padaQ+(kuadratur kanan)or Q-( kuadratur kiri)titik
Akurasi di Quad

2



+2

derajat2

Waktu stabilisasi

45

50

55

s

Listrik
Tegangan daya positif

+14,5

+15

+15,5

V

Arus daya positif

20



30

mA

Tegangan daya negatif

-15,5

-15

-14,5

V

Arus daya negatif

8



15

mA

Rentang tegangan keluaran YI/YQ/XI/XQ

-14,5



+14,5

V

Rentang tegangan keluaran YP/XP

-13



+13

V

Amplitudo Dither

1%Vπ



V

Optik
Daya optik masukan3

-30



-8

dBm

Panjang gelombang masukan

1100



tahun 1650

nm

1. MER mengacu pada Rasio Kepunahan Modulator Intrinsik. Rasio kepunahan yang dicapai biasanya adalah rasio kepunahan modulator yang ditentukan dalam lembar data modulator.

2MembiarkanVπ  menunjukkan tegangan bias pada 180 DanVP  menunjukkan tegangan bias yang paling optimal pada titik Quad.

3Harap diperhatikan bahwa daya optik masukan tidak mengacu pada daya optik pada titik bias yang dipilih. Ini adalah daya optik maksimum yang dapat diekspor modulator ke pengontrol ketika tegangan bias berkisar dariVπ ke +Vπ .

Antarmuka Pengguna

图 foto9

Gambar 5. Perakitan

Kelompok Operasi

Penjelasan

Istirahat Masukkan jumper dan cabut setelah 1 detik. Setel ulang pengontrol.
Kekuatan Sumber daya untuk pengontrol bias V- menghubungkan elektroda negatif dari catu daya.
V+ menghubungkan elektroda positif dari catu daya.
Port tengah terhubung dengan elektroda ground.
UART Mengoperasikan pengontrol melalui UART 3.3: Tegangan referensi 3.3V
GND: Tanah
RX: Penerima pengontrol
TX: Transmisi pengontrol
DIPIMPIN Terus menyala Bekerja dalam kondisi stabil
Hidup-mati atau mati-hidup setiap 0,2 detik Memproses data dan mencari titik kontrol
Hidup-mati atau mati-hidup setiap 1 detik Daya optik masukan terlalu lemah
Hidup-mati atau mati-hidup setiap 3 detik Daya optik masukan terlalu kuat
Kutub1 XPLRI: Masukkan atau cabut jumper Tanpa jumper: Mode nol; dengan jumper: Mode puncak
XPLRQ: Masukkan atau cabut jumper Tanpa jumper: Mode nol; dengan jumper: Mode puncak
XPLRP: Masukkan atau cabut jumper Tanpa jumper: mode Q+; dengan jumper: mode Q-
YPLRI: Masukkan atau cabut jumper Tanpa jumper: Mode nol; dengan jumper: Mode puncak
YPLRQ: Masukkan atau cabut jumper Tanpa jumper: Mode nol; dengan jumper: Mode puncak
YPLRP: Masukkan atau cabut jumper Tanpa jumper: mode Q+; dengan jumper: mode Q-
Tegangan Bias YQp, YQn: Bias untuk polarisasi Y lengan Q YQp: Sisi positif; YQn: Sisi negatif atau ground
YIp, Yin: Bias untuk polarisasi Y lengan I YIp: Sisi positif; Yin: Sisi negatif atau ground
XQp, XQn: Bias untuk lengan Q polarisasi X XQp: Sisi positif; XQn: Sisi negatif atau ground
XIp, Xin: Bias untuk polarisasi X lengan I XIp: Sisi positif; Xin: Sisi negatif atau ground
YPp, YPn: Bias untuk polarisasi Y lengan P YPp: Sisi positif; YPn: Sisi negatif atau ground
XPp, XPn: Bias untuk polarisasi X lengan P XPp: Sisi positif; XPn: Sisi negatif atau ground.

1. Polaritas bergantung pada sinyal RF sistem. Ketika tidak ada sinyal RF dalam sistem, polaritas harus positif. Ketika sinyal RF memiliki amplitudo lebih besar dari tingkat tertentu, polaritas akan berubah dari positif menjadi negatif. Pada saat ini, titik nol dan titik puncak akan bertukar tempat. Titik Q+ dan titik Q- juga akan bertukar tempat. Sakelar polaritas memungkinkan pengguna untuk mengubah

polar secara langsung tanpa mengubah titik operasi.

Kelompok Operasi

Penjelasan

PD1 NC: Tidak Terhubung
YA: Anoda fotodioda polarisasi-Y

YA dan YC: Umpan balik arus foto polarisasi Y

YC: Katoda fotodioda polarisasi-Y
GND: Tanah
XC: Katoda fotodioda polarisasi-X

XA dan XC: Umpan balik arus foto polarisasi X

XA: Anoda fotodioda polarisasi-X

1. Hanya satu pilihan yang boleh dipilih antara menggunakan fotodioda pengontrol atau menggunakan fotodioda modulator. Disarankan untuk menggunakan fotodioda pengontrol untuk percobaan laboratorium karena dua alasan. Pertama, fotodioda pengontrol memiliki kualitas yang terjamin. Kedua, lebih mudah untuk mengatur intensitas cahaya masukan. Jika menggunakan fotodioda internal modulator, pastikan bahwa arus keluaran fotodioda berbanding lurus dengan daya masukan.
